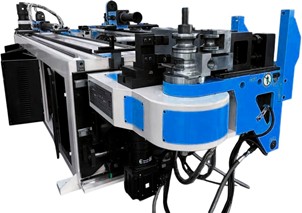

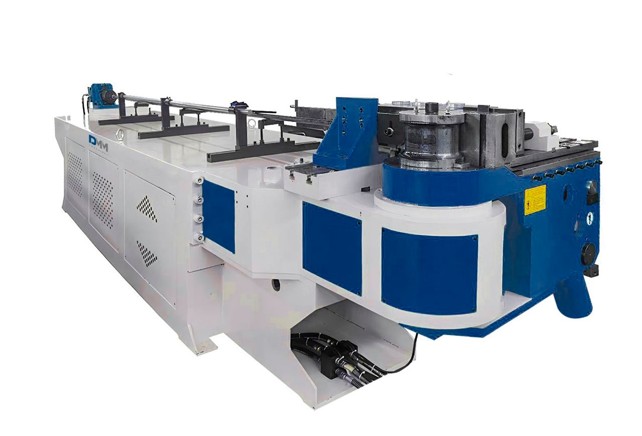

Автоматический трубогиб DMM 63CNC‑5A3SV
6 031 700 ₽
-
Описание
-
Технические характеристики
-
Видео
НАЗНАЧЕНИЕ
Трубогибочный станок с ЧПУ (DMM63CNC-5A3SV) стремится к совершенству в области управления.
Его характеристики следующие:
Одноголовочный трубогибочный станок с числовым программным управлением - это продукт, созданный на основе нашей технологии, интегрированный в станок, гидравлику и электричество. В этой серии используется панель управления Weinview с сенсорным экраном, которая позволяет вводить, сохранять и отображать различные данные о гибке и порядке ее выполнения. Три координаты перемещения Y, B, C под точным управлением ПЛК позволяют осуществлять полностью автоматическую быструю гибку при включении или выключении оправки, а станок с ЧПУ также оснащен расширенными функциями, такими как компенсация пружинения при изгибе компонентов, сигнализация самодиагностики ошибок, сохранение в памяти после отключения питания и защита безопасности. Вращение трубы (ось B) и подача трубы (ось Y) осуществляются серводвигателем. Гибка трубы (ось C) осуществляется гидравлически.
ОСОБЕННОСТИ ТРУБОГИБОЧНОГО СТАНКА С ЧПУ
1. Автоматический контроль усилия станка и обрабатываемой детали, что обеспечивает быструю и качественную обработку
2. Медленный возврат стержня, улучшает внешний вид поверхности угла.
3. Все операции выполняются на компьютере в автоматическом режиме, что делает их простыми, быстрыми и без ошибочными.
4. Графическая система программирования: рисуйте и редактируйте изображение трубы на экране, что делает работу простой, быстрой и многообразной.
5. Тест на отскок: сравнительный тест характеристик свойств трубы
6. Функция одноступенчатой отладки - тщательное наблюдение за деформацией материала трубы при последующем изготовлении штампов.
7. Автоматическое нанесение графиков на штампы-наглядная помощь в разработке новых продуктов
-
Артикул
03-9305 -
Максимальная гибочная способность для углеродистой стали (R=1,5 D)
Ф63×2.5t -
Максимальная гибочная способность для нержавеющей стали (R= 1,5 D)
Ф50×2.0t -
Максимальное расстояние подачи, мм
2930 -
Максимальный радиус изгиба (R) , мм
300 -
Максимальная степень изгиба, °
185 -
Максимальное кол
32 -
Гибка (рабочая скорость)
Max. 45°/sec -
Холостой ход (рабочая скорость)
Max. 270°/sec -
Подача (рабочая скорость)
Max. 700mm/sec -
Холостой ход (Рабочая точность)
±0.1° -
Подача (Рабочая точность)
±0.1mm -
Максимальное давление, МПа
16 -
Способ ввода информации
Axis (Y,B,C) -
Способ гибки
Servo -
Максимальная группа гибки
2000 -
Мощность серводвигателя вращения, Вт
1000 -
Мощность серводвигателя подачи, кВт
5 -
Мощность серводвигателя перемещения (влево и вправо), кВт
1 -
Мощность серводвигателя гибки, кВт
7 -
Мощность электрического двигателя, кВт
5,5
