Форматно‑раскроечный станок DELTAMACHINERY DM‑3200S
470 000 ₽
- 21 %
370 000 ₽
-
Описание
-
Технические характеристики
-
Видео
Назначение
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Применение
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства
Схема обработки
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
|
Наименование товара |
Кол-во, шт. |
|
Форматно-раскроечный станок DELTAMACHINERY DM-3200S в сборе |
1 |
|
Роликовая профилированная каретка 3200x375 мм |
1 |
|
Поперечный упор с телескопической линейкой в комплекте с двумя флажковыми упорами для выставления размера |
1 |
|
Параллельный упор с боковой базовой линейкой |
1 |
|
Дополнительные (навесные) рабочие столы |
2 |
|
Толкатель для узких деталей |
1 |
|
Защитный аспирационный кожух с консолью |
1 |
|
Расклинивающий нож |
1 |
|
Устройство для угловых резов |
1 |
Конструктивные особенности

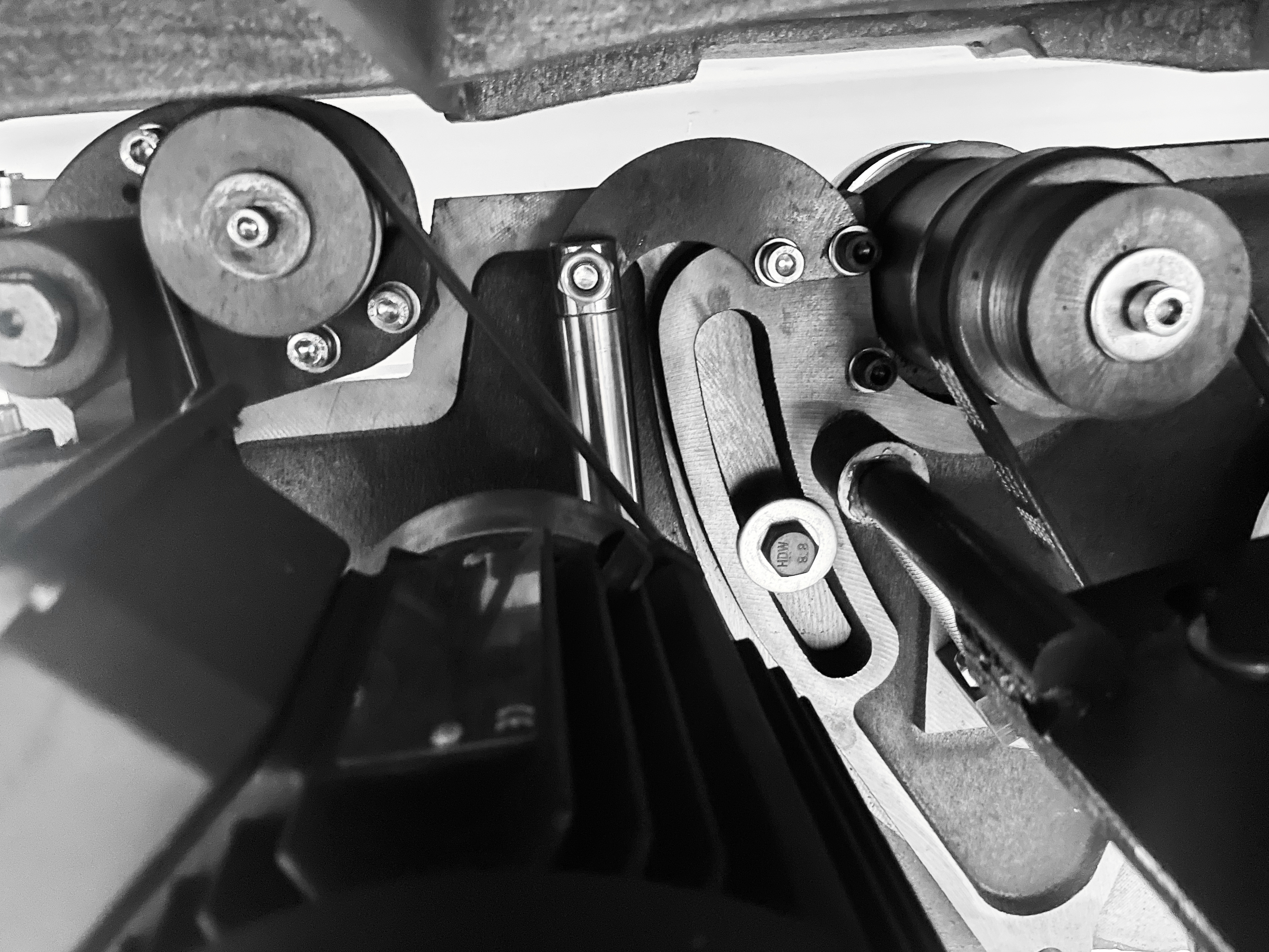

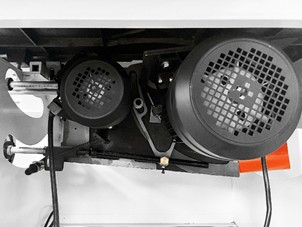

ЛИТОЙ ПИЛЬНЫЙ УЗЕЛ
Конструкция пильного узла классического исполнения, с надежными механическими регулировками угла наклона и подъема-опускания, обес-печивает высокую жесткость, виброустойчивость и надежность станка.
РОЛИКОВАЯ КАРЕТКА
Станок оснащен роликовой кареткой - самый распространенный и надежный тип каретки на сегодняшний день. Ширина каретки 375 мм. Скольжение происходит на роликовых обоймах. Направляющими служат круглые закаленные стальные направляющие. При такой конструкции контакт ролика со стальной направляющей происходит не в точке (по сравнению с шариковыми каретками), а по линии, что равномерно распределяет нагрузку и значительно продлевает срок службы конструкции.
ПОЛНОРАЗМЕРНЫЕ РАБОЧИЕ СТОЛЫ
Уже в стандартной комплектации станок оснащен полноразмерными рабочими столами (боковой и передний), которые позволяют без труда раскраивать полноформатные листы ЛДСП.
ОПОРА РАБОЧЕГО СТОЛА С ПОДШИПНИКОМ
Между опорной штангой телескопической опоры и кронштейном основного стола, подвижное соединение на опор-ном подшипнике. В отличии от обычной системы, где применяется «пара трения» такая конструкция обеспечивает безупречную плавность хода при раскрое и увеличивает ресурс телескопической конструкции.
ТОРЦОВОЧНЫЙ УПОР
Торцовочный упор большого сечения с двумя массивными перекидными флажками.

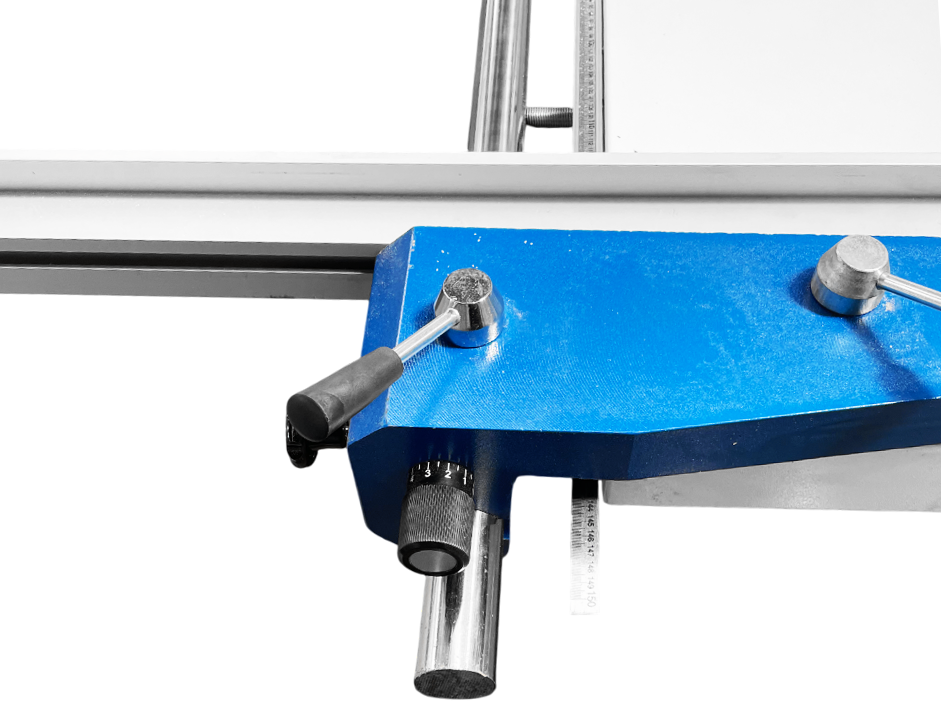

ПАРАЛЛЕЛЬНЫЙ УПОР
Линейка параллельного упора с возможностью осуществлять ширину раскроя 1250 мм.
ЗАЩИТНЫЙ АСПИРАЦИОННЫЙ КОЖУХ И РАСКЛИНИВАЮЩИЙ НОЖ
В стандартную комплектацию станка входит защитный аспирационный кожух на металлической стойке с аспирационным патрубком и расклинивающим ножом.
ПНЕВМОБАЛКА (ОПЦИОНАЛЬНО)
Станок может оснащаться двухсекционной пневматической прижимной балкой, для удобства работы по всей длине раскроя.
ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный пульт управления оснащен кнопками «ПУСК» / «СТОП» основной и подрезной пилы, кнопкой «аварийный стоп» и лампой-индикатором работы станка, рычажком подъема-опускания основного пильного диска и цифровой индикацией угла наклона. Маховик угла наклона пильного узла находится на лицевой части станка.
-
Артикул
01-3747 -
Модель
DM-3200S -
Производитель
DELTAMACHINERY -
Страна производства
Китай -
Мощность, Вт
6600 -
Напряжение, В
380 -
Суммарная мощность, Вт
6600 -
Размеры подвижной роликовой каретки, мм
3200х375 -
Расстояние между пилой и параллельным упором, наибольшее, (максимальный параллельный рез), мм
1250 -
Угол наклона пильного узла, град.
0-45 Регулировка маховиком -
Высота пропила (основная пила 300мм), мм
70 Электрическая регулировка с пульта управления -
Высота пропила под углом 45 град. (основная пила 300мм), мм
60 -
Диаметр основной пилы (возможный диапазон), мм
250-300 -
Посадочный диаметр основной пилы, мм
30 -
Частота вращения основной пилы, об/мин
4500 -
Посадочный диаметр подрезной пилы, мм
20 -
Частота вращения подрезной пилы, об/мин
8000 -
Диаметры аспирационных патрубков
100 + 100 мм -
Мощность двигателя подрезной пилы, Вт
1100 -
Мощность двигателя основной пилы, кВт
1.1 -
Диаметр подрезной пилы, мм
120
Документация
DM_3200S.pdf
PDF (0.822989 MB)Транспортные данные
Вес, кг: 850
Размеры упаковки: 2100x1130x1200 / 3400x430x270
